製造設備監視制御

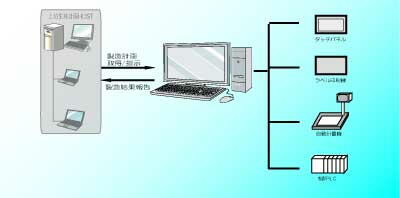

　製品製造において上位生産計画と製造機器との連携は重要になっています。従来の製造指示書等による製造管理では、入力ミスや製造履歴管理に限界があります。そのため、製造設備と上位生産計画システムの中間にパソコンを導入し、製造ミスの減少、製造履歴管理を行います。
　
　●　上位HOSTシステムとの通信
　　　→　生産指示端末との特殊プロトコルでの通信（RS232C、TCP/Iソケット通信）
　　　→　上位HOSTシステムへのデータベースアクセス（SQLServer、Oracle）
　●　本システムでは製造現場毎に特殊な事例となる場合が多いのでカスタム開発になります。
　　　→　制御PLC（OMRON、三菱MELSEC）との通信
　　　→　特殊印刷装置との通信（RS232C、RS485）
　●　MS-DOSシステム→Windowsシステムへの移行
　　　→　グラフィカルな表示への移行（製品画像イメージ表示）
　　　→　詳細な製造履歴保存による製造工程の分析
　●　パソコン設置環境への対応
　　　→　ファンレスPCを採用し、WindowsOSをROM化
　●　主な開発言語　：　VB、VB.NET

　■　計量管理システム

　　　　複数の場所で計量操作をおこなう際に生産計画、及び計量実績の把握を行うため、
　　　　計量する地点にタッチパネルを設置して、作業者がタッチパネルにて生産指示の取得、
　　　　計量報告ができるようにする。

　　　　●　上位HOSTシステムとのデータベースアクセス
　　　　●　複数地点への計量指示、計量実績取得
　　　　●　計量ケースのイメージ表示

　■　パネル製造監視制御

　　　　上位からパネル製品コードから製造パラメータを取得し、製造設備にパラメータをセット
　　　　する。また、製造パネルを待機列に複数登録し、順次自動作成する。

　　　　●　上位HOSTシステム通信端末からのデータ取得
　　　　●　パネル製造結果報告（完成品、補修品）
　　　　●　製造中、予約中のパネル形状表示

　■　自動計量装置工程制御

　　　　計量ライン制御PLC、計量制御装置、計量機との通信によって計量装置での工程を
　　　　制御する。計量履歴については、手動計量位置にタッチパネルを設置して計量履歴が
　　　　確認できるようにする
　　　　
　　　　●　RS232C通信（３ヶ所）、RS485通信（自動計量制御装置）、制御PLC通信
　　　　●　計量予定を作業開始時に入力し、日報として作業終了時に出力
　　　　●　故障。計量過不足等の警報履歴を保存
